در این آموزش قصد داریم نحوه ارتباط بین سرور ایزابل و گیت وت های نیوراک سری FXO/FXS را شرح دهیم :

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan_1

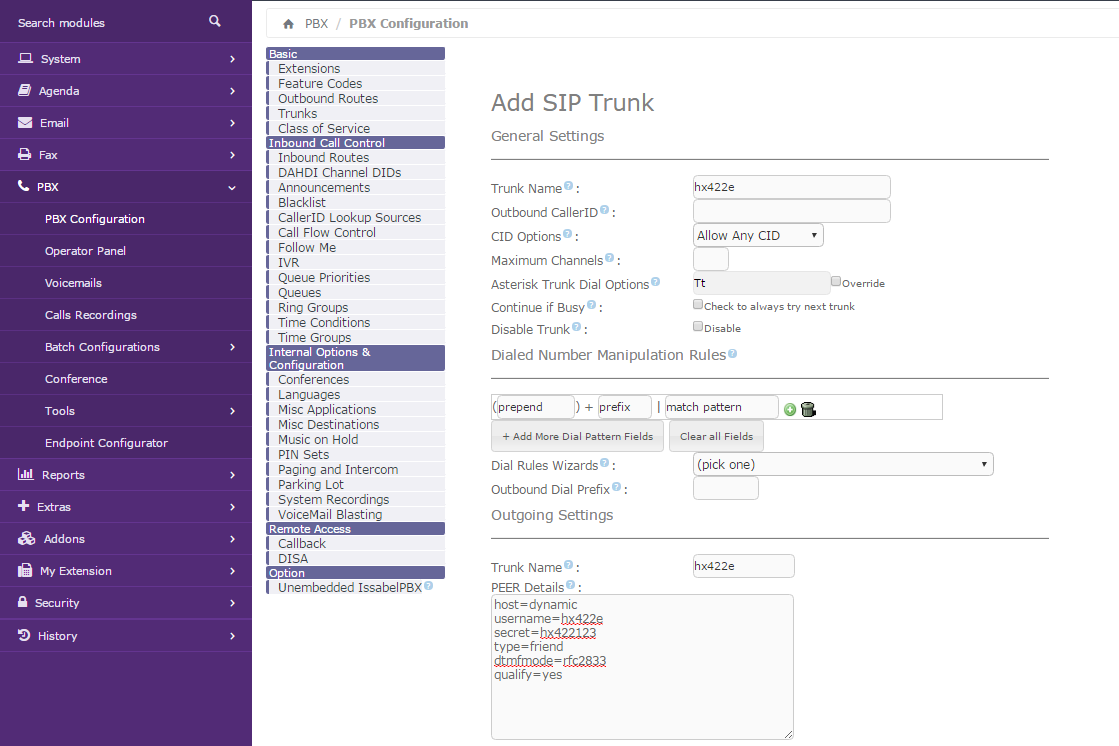

1-پس از وارد شدن به پنل ایزابل  یک Trunk با اسم hx422e و با مشخصات زیر ایجاد می کنید:


t1

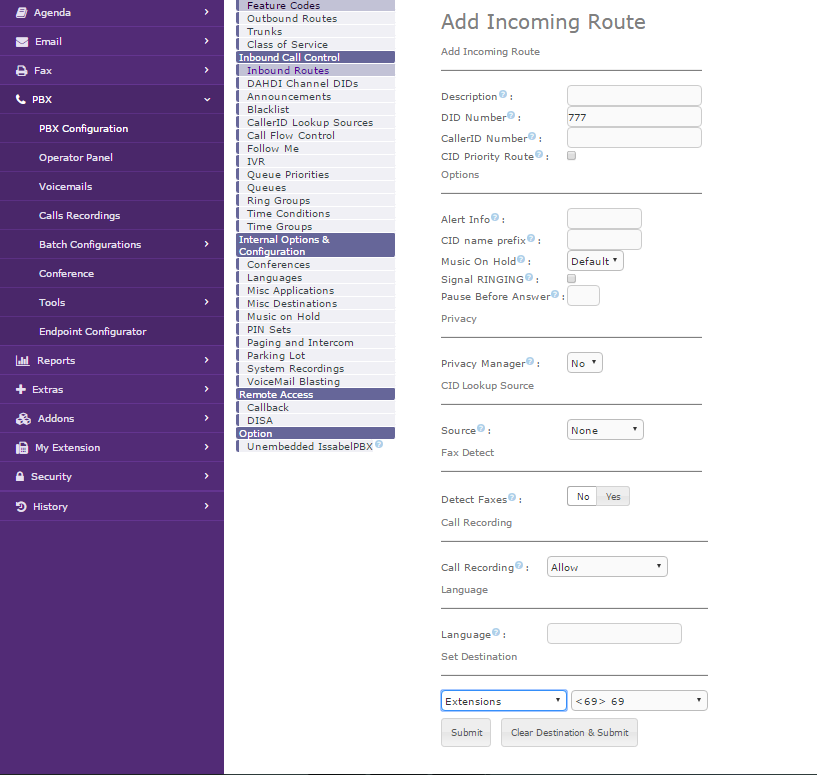

به منظور تماس دهی تماس های ورودی به  بخش Inbound Route رفته و مطابق شکل زیر عمل کنید .همانطور که در شکل مشاهد می کنید عدد 777 به سمت IVR ایزابل مسیریابی می شود:

t2

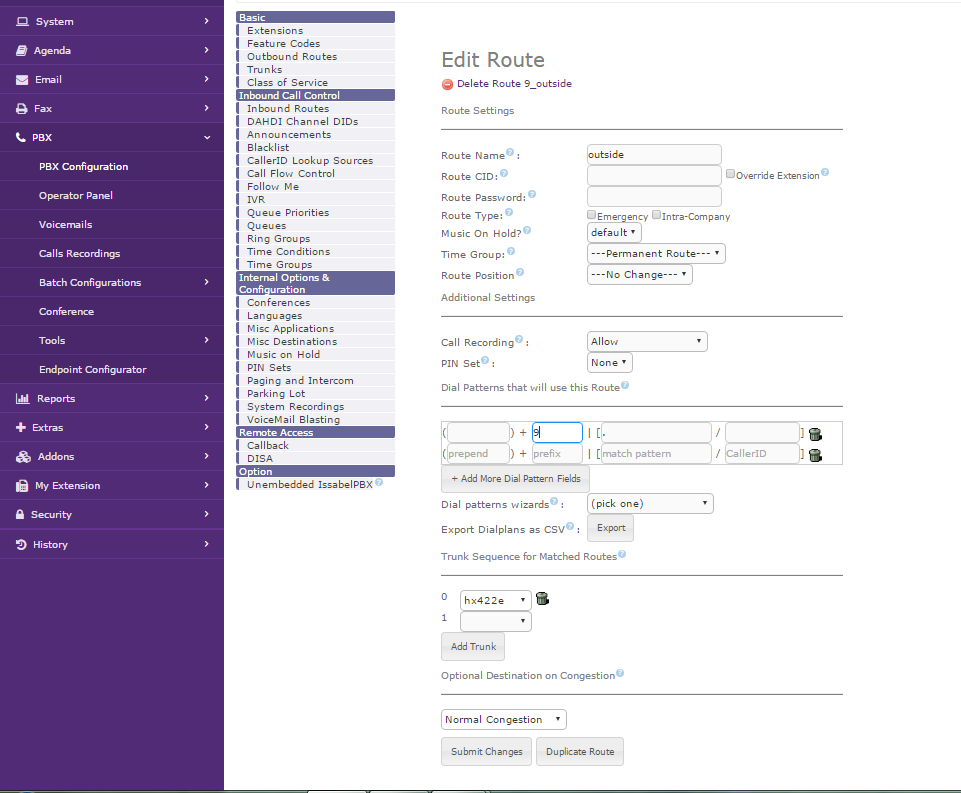

 3-در بخش پیکربندی ایزابل Outbound Route  را به نحوی که در شکل نشان داده شده تنظیم کنید:

t3

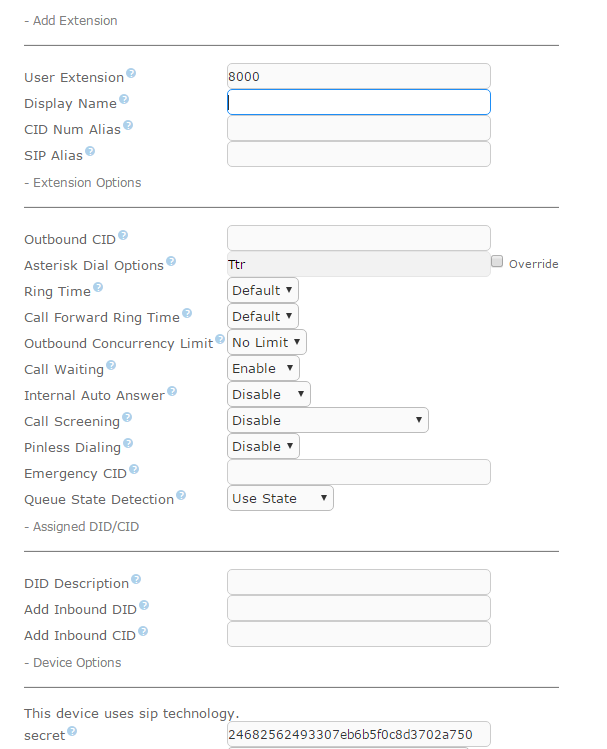

 4-سپس از بخش device گزینه ی Generic sip device را انتخاب کرده و بر روی دکمه sumbit کلیک می کنیم در کادر user extensions شماره داخلی مورد نظر و در کادر display name نام داخلی مورد نظر را وارد کرده و در کادر secret رمز عبور برای داخلی در نظر می گیریم و در انتها بر روی دکمه sumbit  کلیک میکنیم. جهت اعمال تنظیمات بر روی apply config کلیک می کنیم:

t4

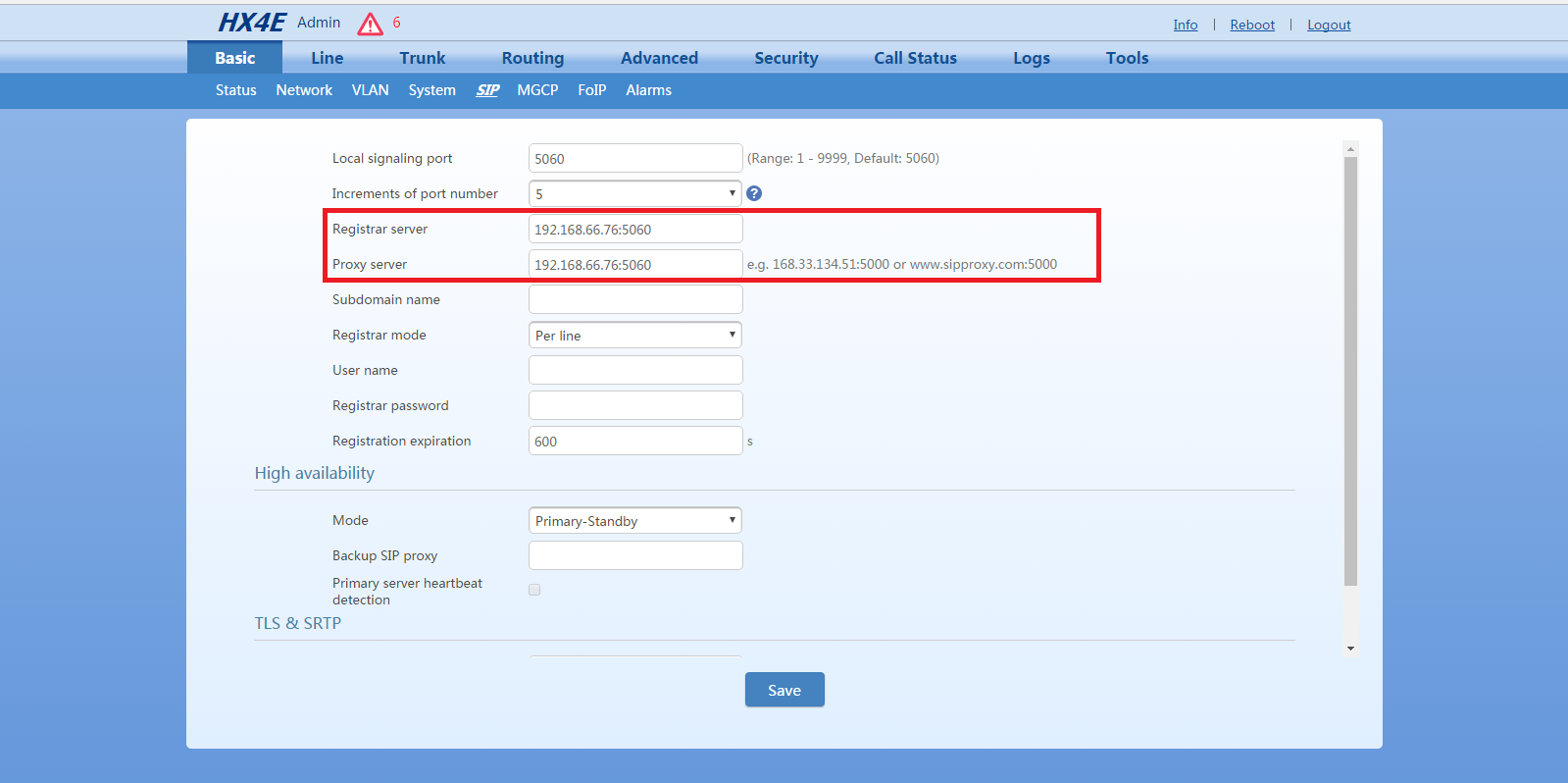

 5- وارد پنل وب گیت وی شده و از بخش Basic->sip تنظیمات را مطابق شکل زیر اعمال کنید:

fxo_fxs1

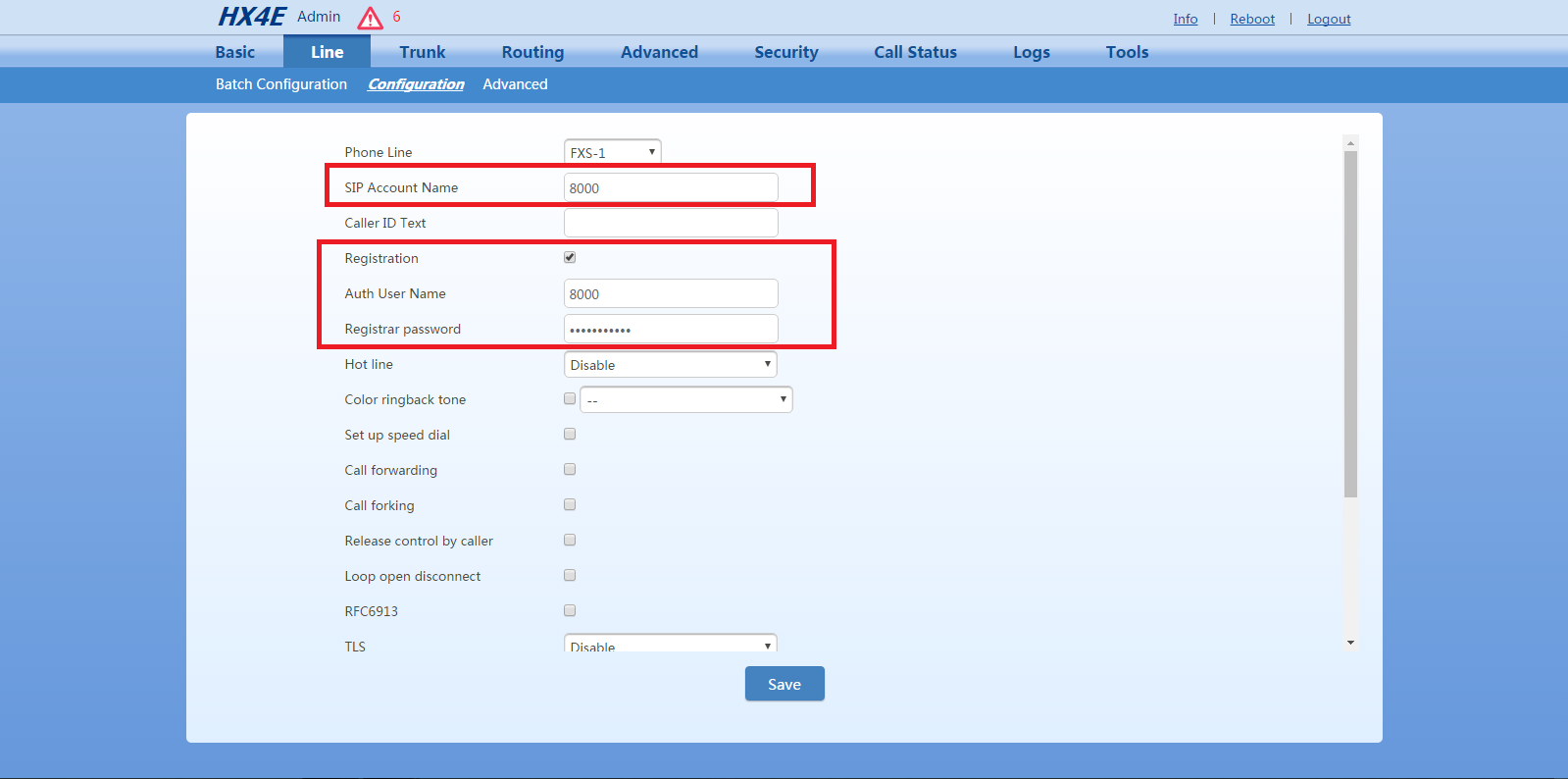

6-به بخش Feature->line رفته و مطابق شکل زیر موارد الزامی را اعمال میکنیم:

fxo_fxs2

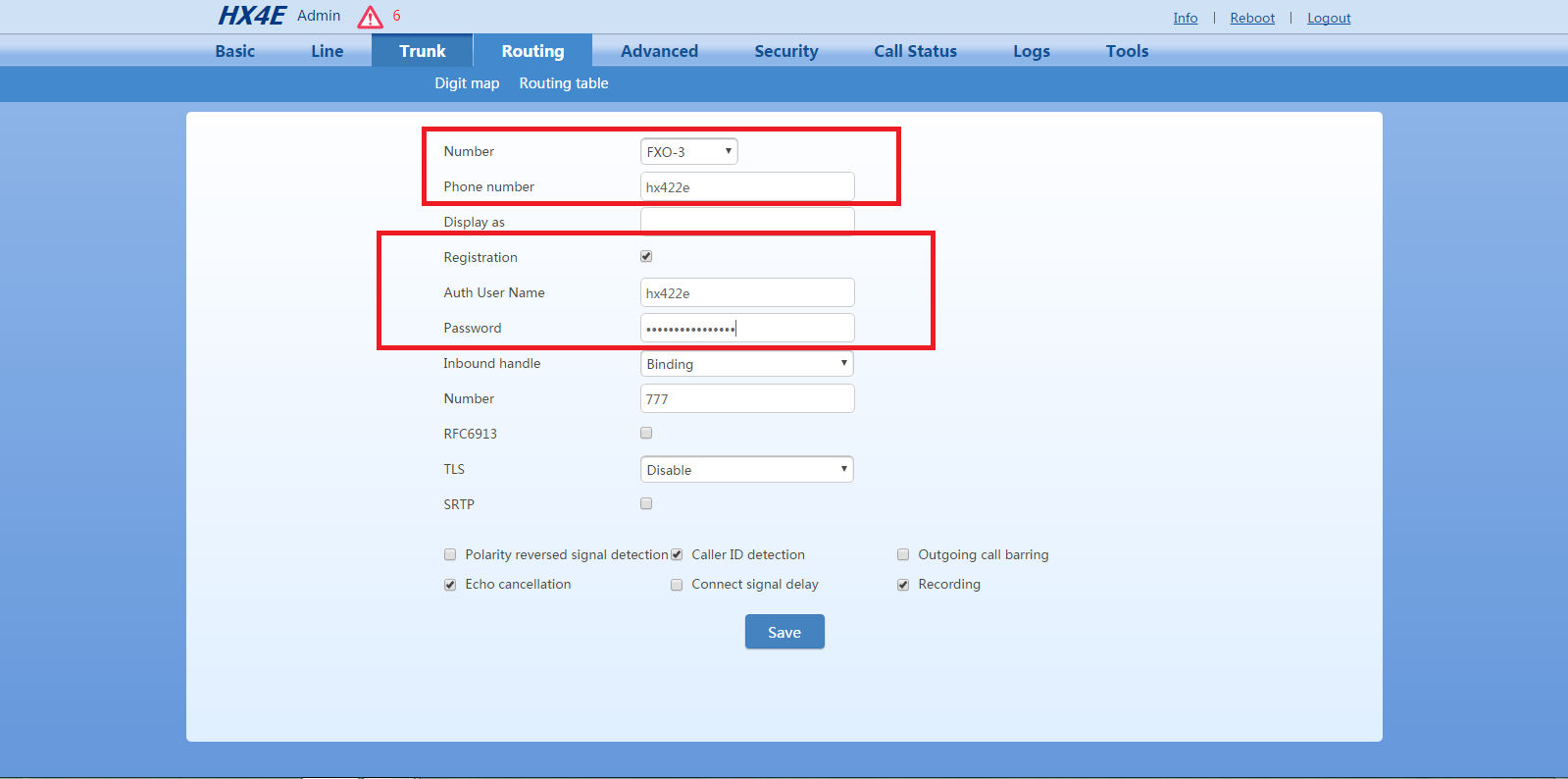

7-در بخش Trunk->feature رفته و مطابق شکل زیر تنظیمات را اعمال میکنیم:

fxo_fxs3

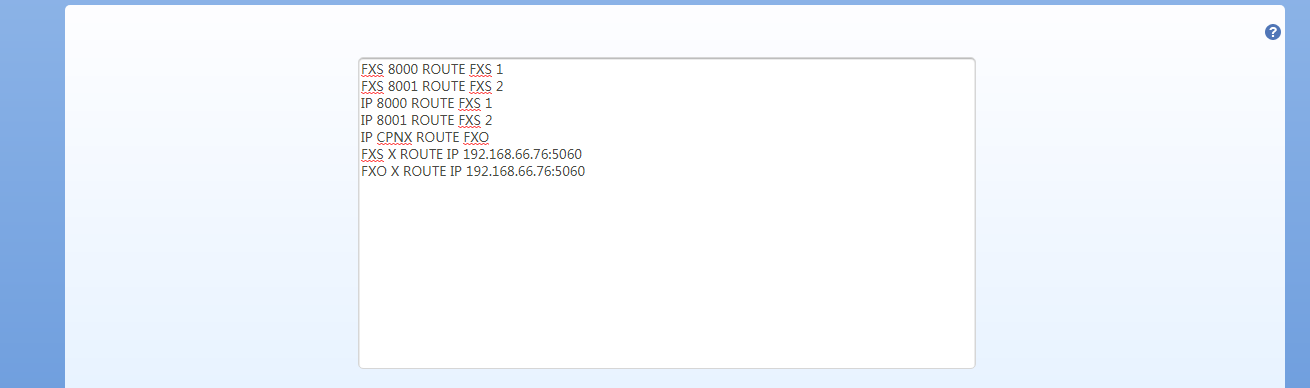

 8- میباست در routing table برای تماس های خروجی و ورودی و ارتباط بین داخلی ها  route بنویسیم :


ROUTE_hx422e_

9-درصورتی که تنظیمات را مطابق با موارد بالا انجام داده باشید بایستی وضعیت پورت های گیت وی در بخش CALL STATUS به حالت REGISTERED تغییر کرده باشد.چناچه با انجام موارد بالا وضعیت خطوط به حالت SERVER NOT RESPONSE تغییر کرده باشد وارد پنل وب سرور شده و  در  بخش SUCURITY>FIAL2BAN>BANNED IP گیت وی را UNBAN میکنیم:

9_1
