در این آموزش میخواهیم به برقراری ارتباط بین گیت وی های FXS نیوراک و مرکز تماس ایزابل میپردازیم:

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan

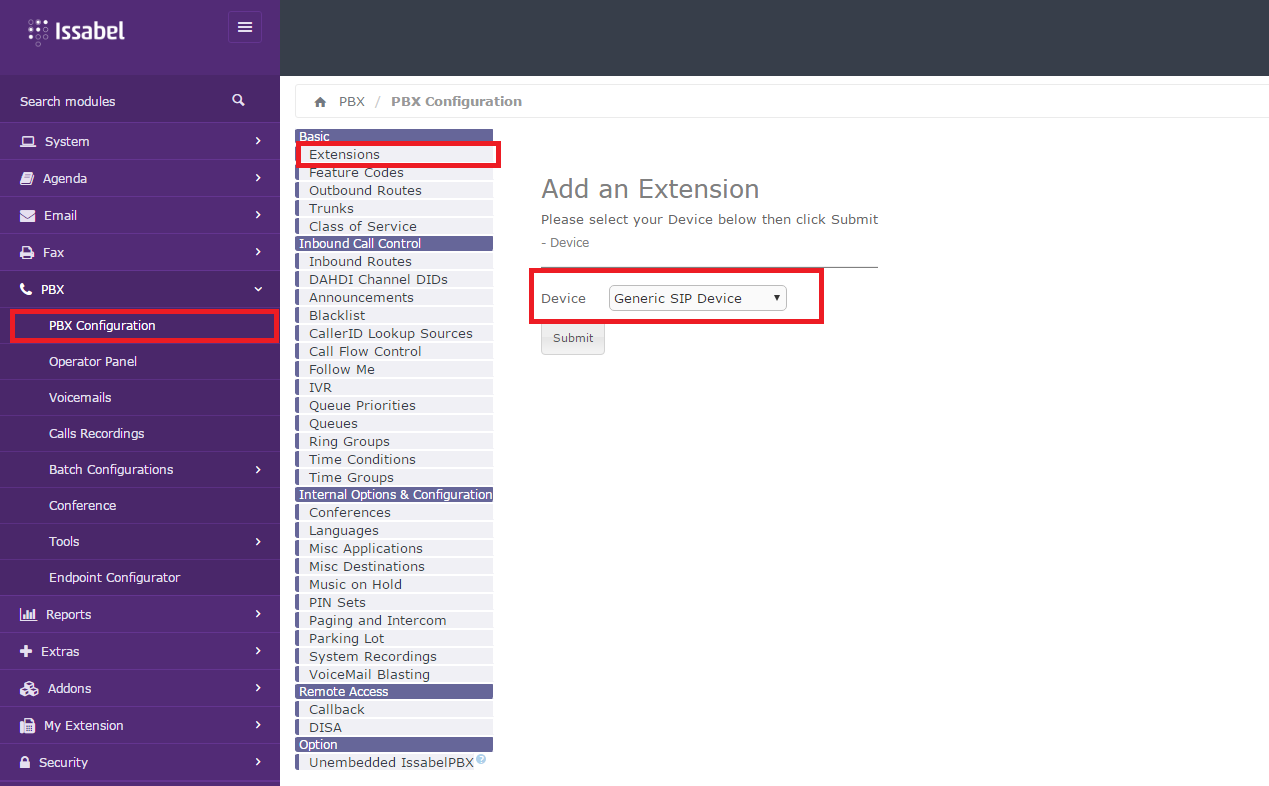

1-درابتدا وارد محیط الستیکس شده و از بخش PBX Configuration بر روی لینک extensions کلیک می کنیم.سپس از بخش device گزینه ی Generic sip device را انتخاب کرده و بر روی دکمه sumbit کلیک می کنیم:

issable_1

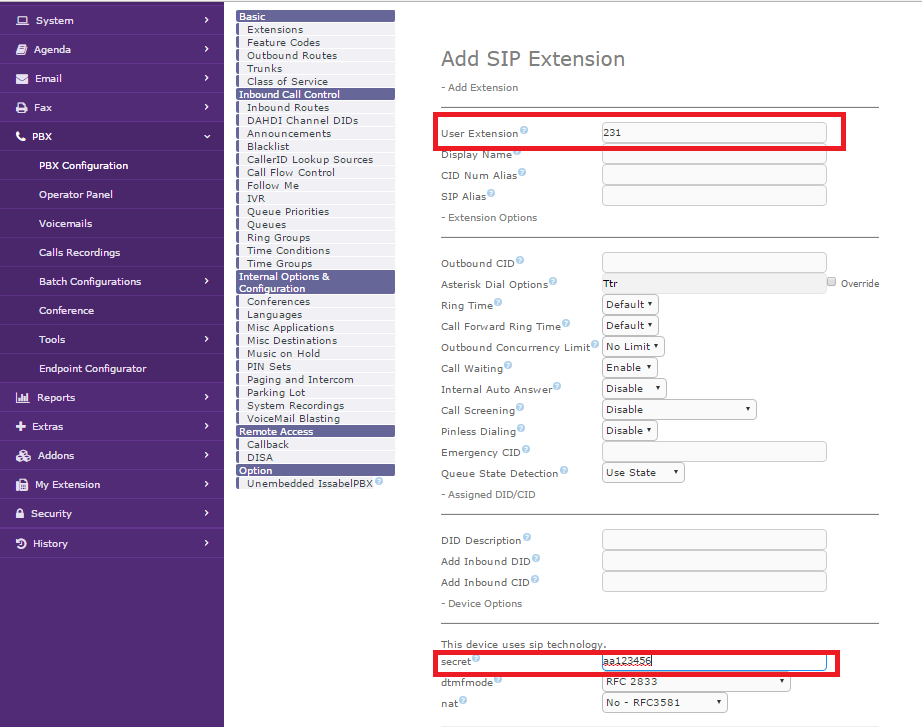

2-سپس در کادر user extensions شماره داخلی مورد نظر و در کادر display name نام داخلی مورد نظر را وارد کرده و در کادر secret رمز عبور برای داخلی در نظر می گیریم و در انتها بر روی دکمه sumbit  کلیک میکنیم. جهت اعمال تنظیمات بر روی apply config کلیک می کنیم:

issable_2

3-سپس وارد پنل وب گیت وی شده  در بخش Basic>SIP تنظیمات را مطابق شکل زیر انحام می دهیم:

6_1

4- از منوی line به زیر منوی phone number رفته و در کادر اولی شماره پورت خود را وارد می کنیم و بر روی دکمه batch کلیک می کنیم . مشاهده می شود که سیستم به صورت خودکار شماره پورت های بعدی را وارد میکند

7_1

5- به زیر منوی  feature رفته و در بخش phone id شماره پورت مورد نظر را انتخاب می کنیم .سپس در بخش phone number و display as  شماره داخلی و نامی را که در بخش extensions ایزابل تعریف نموده ایم وارد می کنیم.سپس تیک rsgistration  را زده و در دو کادر ظاهر شده به ترتیب شماره داخلی و رمز عبوری را که در ایزابل برای داخلی مورد نظر تعریف نموده ایم را وارد کرده و در انتها بر روی دکمه save کلیک می کنیم:

8_1

6- اگر تمام مراحل بالا را درست انجام داده باشیم از منوی call status به زیر منوی call status رفته و مشاهده می گردد که  register status پورت ها success میباشد:

9_1

7-درصورتی که تنظیمات را مطابق با موارد بالا انجام داده باشید بایستی وضعیت پورت های گیت وی در بخش CALL STATUS به حالت REGISTERED تغییر کرده باشد.چناچه با انجام موارد بالا وضعیت خطوط به حالت SERVER NOT RESPONSE تغییر کرده باشد وارد پنل وب سرور شده و در  بخش SUCURITY>FIAL2BAN>BANNED IP گیت وی را UNBAN میکنیم:

9_1
