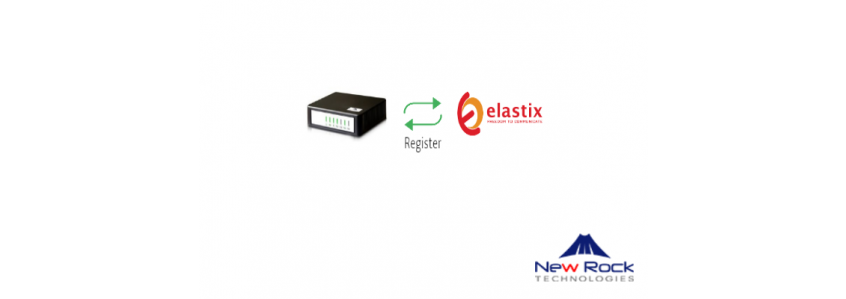

در این آموزش قصد داریم نحوه ارتباط بین سرور الستکیس و گیت وت های نیوراک سری fxs را شرح دهیم :

دقت داشته باشید  که در سری های MX8A/HX4E پورت wan دستگاه به سویچ شبکه متصل گردد.

wan

1-درابتدا وارد محیط الستیکس شده و از بخش PBX Configuration بر روی لینک extensions کلیک می کنیم:

1

2-سپس از بخش device گزینه ی Generic sip device را انتخاب کرده و بر روی دکمه sumbit کلیک می کنیم:

2

3-سپس در کادر user extensions شماره داخلی مورد نظر و در کادر display name نام داخلی مورد نظر را وارد کرده و در کادر secret رمز عبور برای داخلی در نظر می گیریم و در انتها بر روی دکمه sumbit  کلیک میکنیم. جهت اعمال تنظیمات بر روی apply config کلیک می کنیم:

3

4-مشاهده می شود که در لیست extensions ,داخلی ما ساخته شده است:

4

5-حال به محیط وب در گیت وی رفته و در منوی basic به زیر منوی network  رفته و setup را بروی fixed یا static قرار میدهیم.با این کار 3 کادر باز خواهد شد که میبایست ip,subnet mask و defualt gateway را برای گیت وی تنظیم نمود:

5_1

6-سپس به زیر منوی SIP رفته و در بخش register sever و proxy server آی پی سرور را به همراه شماره پورت آن وارد می کنیم و resgister mode را بر روی per line قرار داده و در انتها بر روی دکمه save کلیک می کنیم:

6_1

7- حال از منوی line به زیر منوی phone number رفته و در کادر اولی شماره پورت خود را وارد می کنیم و بر روی دکمه batch کلیک می کنیم . مشاهده می شود که سیستم به صورت خودکار شماره پورت های بعدی را وارد میکند:

7_1

8-حال به زیر منوی  feature رفته و در بخش phone id شماره پورت مورد نظر را انتخاب می کنیم .سپس در بخش phone number و display as  شماره داخلی و نامی را که در بخش extensions الستیکس تعریف نموده ایم وارد می کنیم.سپس تیک rsgistration  را زده و در دو کادر ظاهر شده به ترتیب شماره داخلی و رمز عبوری را که در الستیکس برای داخلی مورد نظر تعریف نموده ایم را وارد کرده و در انتها بر روی دکمه save کلیک می کنیم:

8_1

9- حال اگر تمام مراحل بالا را درست انجام داده باشیم از منوی call status به زیر منوی call status رفته و مشاهده می گردد که  register status پورت ها success میباشد:

9_1
